トップ > 放送受信機関連 > レベルチェッカー > レベルチェッカー＜2K4K8K対応＞（地デジ・BS・CS・LTE測定）

レベルチェッカー＜2K4K8K対応＞（地デジ・BS・CS・LTE測定） レベルチェッカー＜2K4K8K対応＞（地デジ・BS・CS・LTE測定） レベルチェッカー＜2K4K8K対応＞（地デジ・BS・CS・LTE測定） レベルチェッカー＜2K4K8K対応＞（地デジ・BS・CS・LTE測定） レベルチェッカー＜2K4K8K対応＞（地デジ・BS・CS・LTE測定） レベルチェッカー＜2K4K8K対応＞（地デジ・BS・CS・LTE測定） レベルチェッカー＜2K4K8K対応＞（地デジ・BS・CS・LTE測定）
レベルチェッカー＜2K4K8K対応＞（地デジ・BS・CS・LTE測定） レベルチェッカー＜2K4K8K対応＞（地デジ・BS・CS・LTE測定） レベルチェッカー＜2K4K8K対応＞（地デジ・BS・CS・LTE測定） レベルチェッカー＜2K4K8K対応＞（地デジ・BS・CS・LTE測定） レベルチェッカー＜2K4K8K対応＞（地デジ・BS・CS・LTE測定）
レベルチェッカー＜2K4K8K対応＞（地デジ・BS・CS・LTE測定） レベルチェッカー＜2K4K8K対応＞（地デジ・BS・CS・LTE測定）
拡大画像

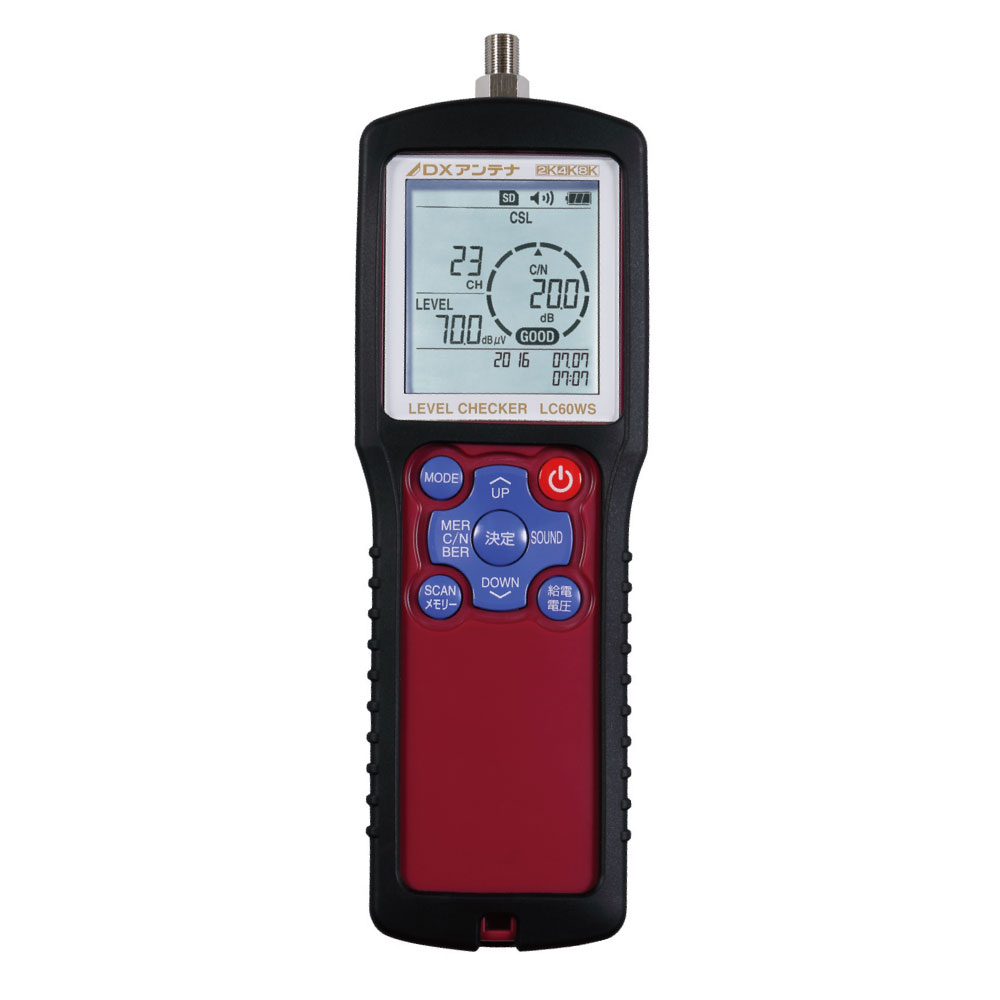

レベルチェッカー＜2K4K8K対応＞（地デジ・BS・CS・LTE測定）

2K・4K・8K放送信号に対応した地デジ・BS(右旋・左旋)・110度CS(右旋・左旋)・770MHｚ帯(上り、下り)携帯電話LTEのレベルと信号品質を同時測定できるレベルチェッカーです。
信号発生器(SG1WS)を使うことで帯域ごとの自動測定が可能。
受信レベルに加え、システムの減衰量も同時に表示できます。
チャンネルスキャン機能内蔵。付属のmicroSDカードにCSV形式で保存可能。

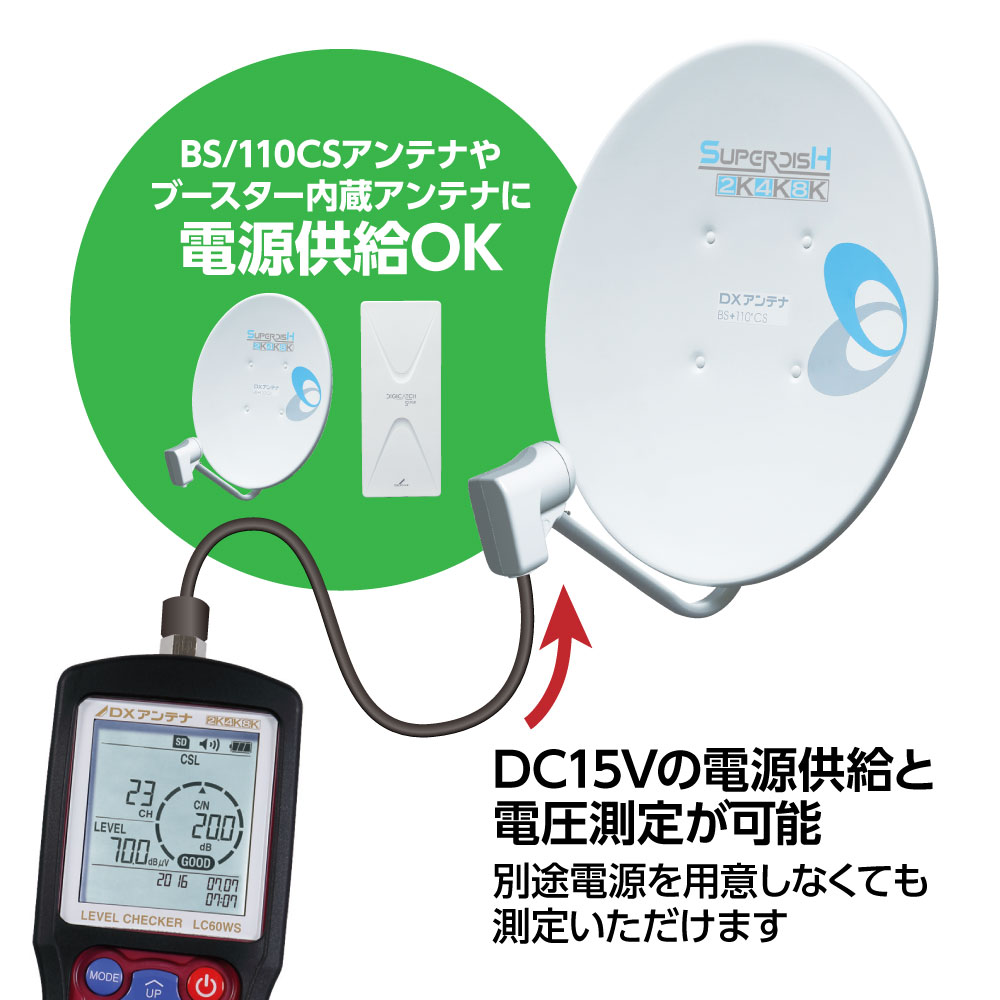

ブースター内蔵アンテナやBS・110度CSアンテナにDC15Vの電源供給と電圧測定可能。
バックライト機能付。
商品コード : LC60WS
価格 : 85,971円（税抜78,155円）
数量    残りあと19個


税込5,500円以上お買い上げの場合は配送料無料

  • お気に入りリスト
  • 商品についての問い合わせ

■2K・4K・8K放送信号とLTEに対応したレベルチェッカー



■地デジ・BS右旋・BS左旋・110度CS右旋・110度CS左旋・LTEの信号を測定できます。



■バックライト付なので暗い場所での作業も可能です。


■ブースター内蔵アンテナやBS・110度CSアンテナに電源供給できます。



■受信が良好な時は画面表示と音でお知らせします。



■付属のmicroSDカードに測定データを保存できます。



■チャンネルスキャン機能が内蔵されており、チャンネル確認の手間がなく便利です。



■測定日時の記録機能を内蔵しています。



取扱説明書
リーフレット

製品仕様
品名 2K・4K・8K対応 レベルチェッカー
型番 LC60WS
測定モード 地上デジタル 右旋回 左旋 LTE
BSデジタル 110度CSデジタル BSデジタル 110度CSデジタル
UHF BS CS BSL CSL
測定チャンネル(ch.) 13〜52 1〜23(奇数チャンネル) 2〜26(偶数チャンネル) 2〜24(偶数チャンネル) 1〜25(奇数チャンネル) 上り・下り※1
測定周波数(MHz) 470〜710 1032〜1489 1532〜2071 2224〜2681 2708〜3224 上り：718〜748　下り：773〜803
レベル表示範囲(dBμV) 20〜110 45〜110 45〜110 45〜110 45〜110 45〜110
レベル確度(dB) ±2.5 ±2.5 ±2.5 ±2.5 ±2.5 ±2.5
信号品質表示 簡易MER 簡易BER 簡易C/N※4 簡易BER 簡易C/N※4 簡易BER 換算C/N※5 換算C/N※5 ー
品質測定入力レベル範囲(dBμV) 40〜100 45〜100 45〜100 45〜100 45〜100 ー
MER表示範囲(dB) 3〜30※2 ー ー ー ー ー
C/N表示範囲(dB) ー 5〜25※3 5〜25※3 5〜25※3 5〜25※3 ー
信号品質表示確度(dB) ±3.0 ±3.0 ±3.0 ±3.0 ±3.0 ー
BER表示範囲 2.2E-2〜0.0E-0 2.5E-3〜0.0E-0 2.5E-3〜0.0E-0 ー ー ー
伝送レベル診断機能※6 × 〇 〇 〇 〇 ×
入力端子(Ω) 75(F形)
給電電圧(V) DC15(最大200mA)
重畳電圧測定範囲(V) DC0〜30
使用温度範囲(℃) −10〜＋40

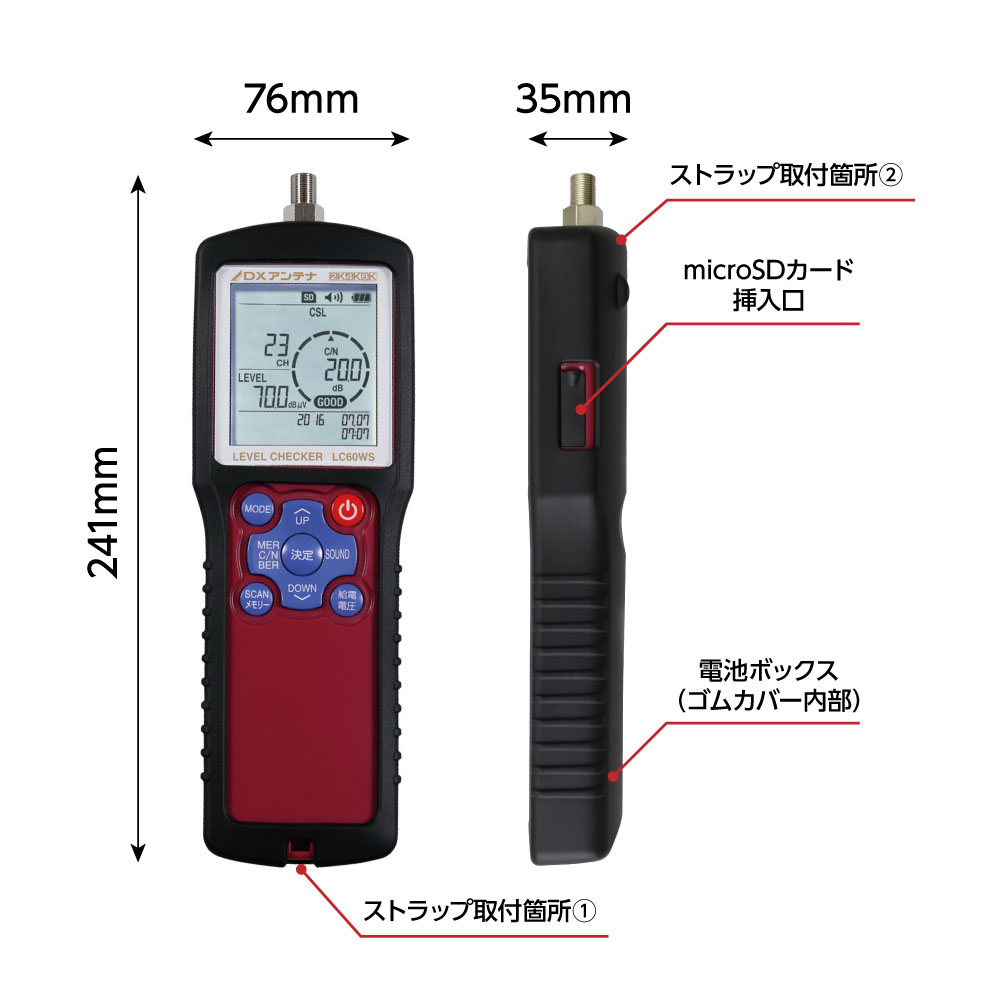

寸法(高さ×幅×奥行��) 243×76×35
質量(kg) 0.25(本体のみ)、0.42(シリコンラバーケース、電池4本含む)

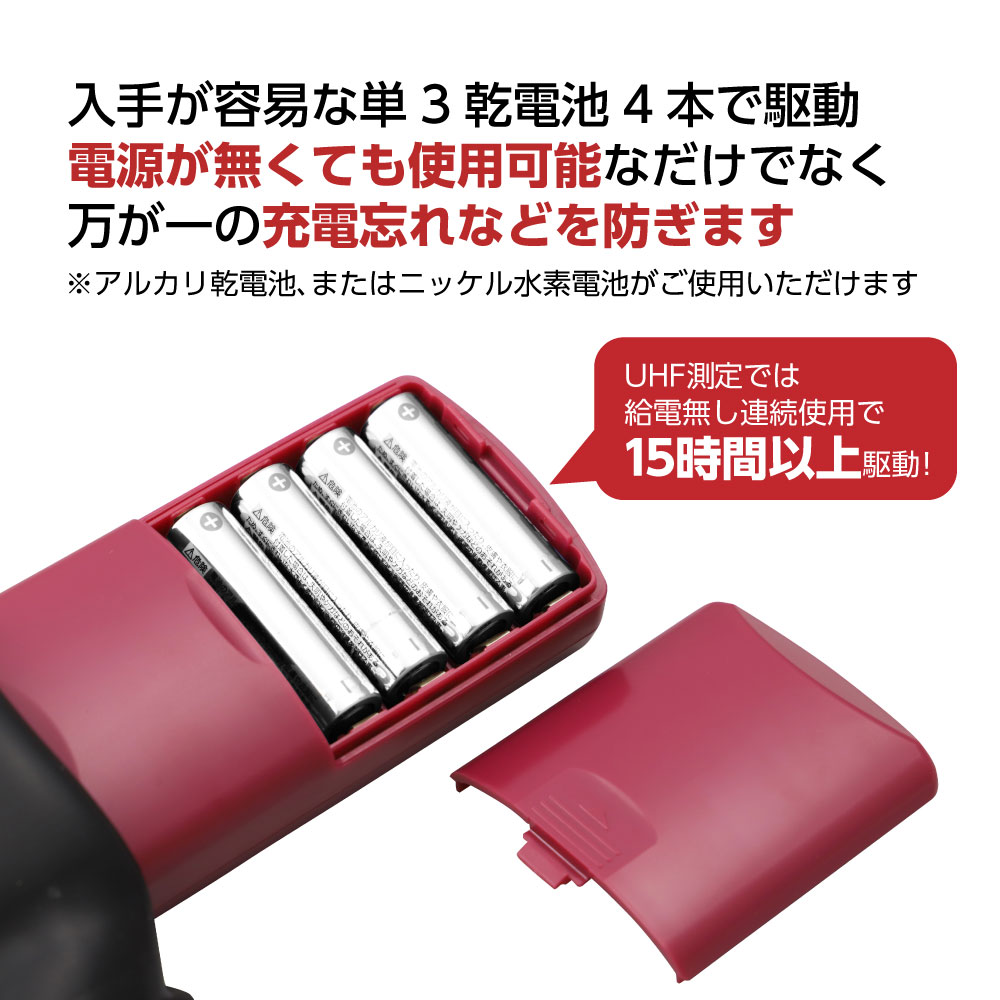

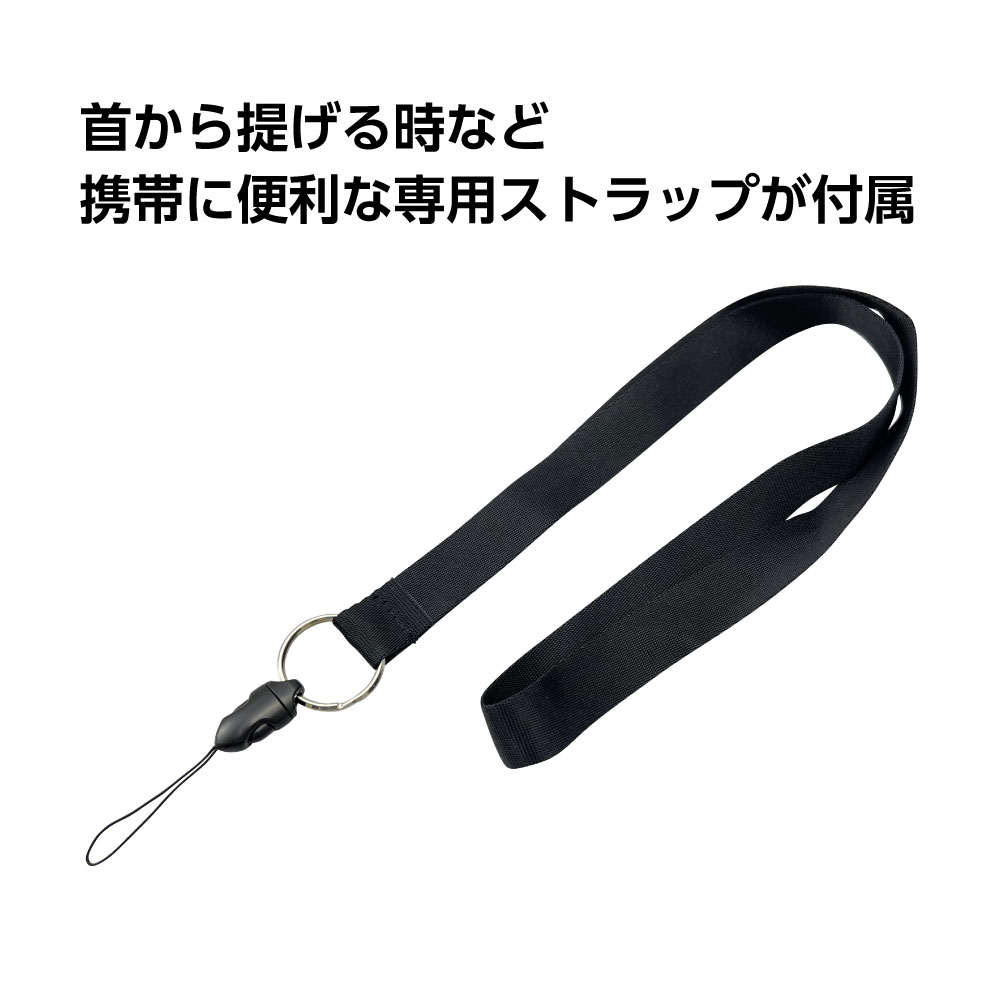

付属品 中継接栓×1、シリコンラバーケース×1、ストラップ×1、microSDカード×1、アルカリ単3乾電池×4(動作確認用)
※1 上りはUL、下りはdLと表示されます。
※2 3以下の場合は“Lo”、30以上の場合は“Hi30”と表示されます。
※3 5以下の場合は“Lo”、25以上の場合は“Hi25”と表示されます。
※4 MERから算出。
※5 ノイズとレベルの差分を表しています。
※6 SG1WSとの連携機能です。
