トップ > 放送受信機関連 > ブースター > 家庭用ブースター > CS/BS-IF・UHFブースター(35dB/45dB共用形)デュアルブースター

CS/BS-IF・UHFブースター(35dB/45dB共用形)デュアルブースター CS/BS-IF・UHFブースター(35dB/45dB共用形)デュアルブースター CS/BS-IF・UHFブースター(35dB/45dB共用形)デュアルブースター CS/BS-IF・UHFブースター(35dB/45dB共用形)デュアルブースター CS/BS-IF・UHFブースター(35dB/45dB共用形)デュアルブースター CS/BS-IF・UHFブースター(35dB/45dB共用形)デュアルブースター CS/BS-IF・UHFブースター(35dB/45dB共用形)デュアルブースター
CS/BS-IF・UHFブースター(35dB/45dB共用形)デュアルブースター CS/BS-IF・UHFブースター(35dB/45dB共用形)デュアルブースター CS/BS-IF・UHFブースター(35dB/45dB共用形)デュアルブースター CS/BS-IF・UHFブースター(35dB/45dB共用形)デュアルブースター CS/BS-IF・UHFブースター(35dB/45dB共用形)デュアルブースター
CS/BS-IF・UHFブースター(35dB/45dB共用形)デュアルブースター CS/BS-IF・UHFブースター(35dB/45dB共用形)デュアルブースター
拡大画像

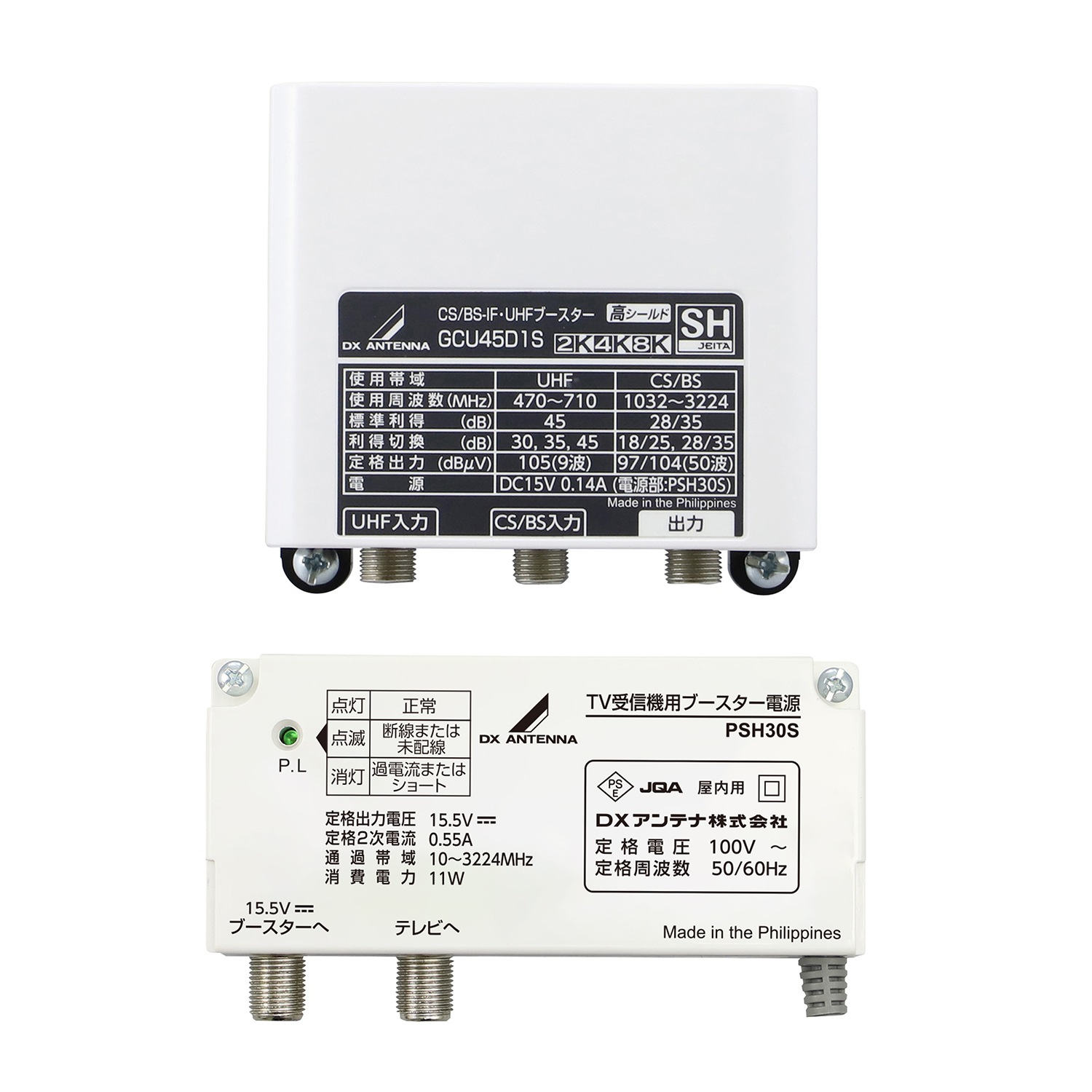

CS/BS-IF・UHFブースター(35dB/45dB共用形)デュアルブースター

・30 dB／35 dB／45 dBのUHF利得をスイッチ一つで切替できるデュアルブースター
・4K・8K衛星放送対応（BS/CS-IF 3224 MHzまで対応）
・UHF＋BS/CSを同時に増幅
・利得：UHF 45/35/30 dB、BS/CS 35/28 dB
・前機種比(GCU433D1S)でUHF最大利得を＋2 dB向上
・強電界から弱電界まで幅広い受信環境に適応
・複数テレビへの分配や、弱電界での受信改善に最適
・高シールド構造でWi‑Fi・携帯電話など外来電波の影響を受けにくく与えにくい
・JEITA SHマーク認証取得
・屋外設置対応（屋外用筐体）

本製品は、自社環境認定基準を1つ以上満たし、『THINK ECOLOGY』マークを表示した製品です。

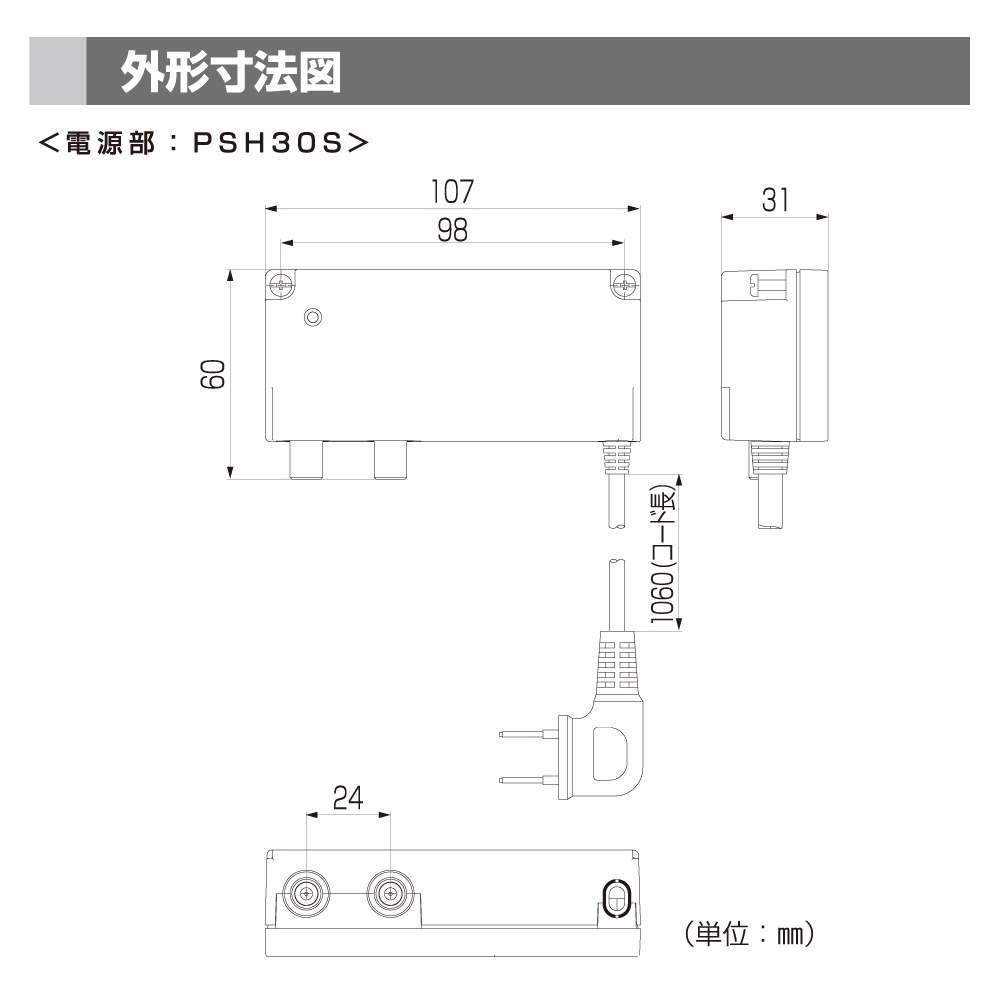

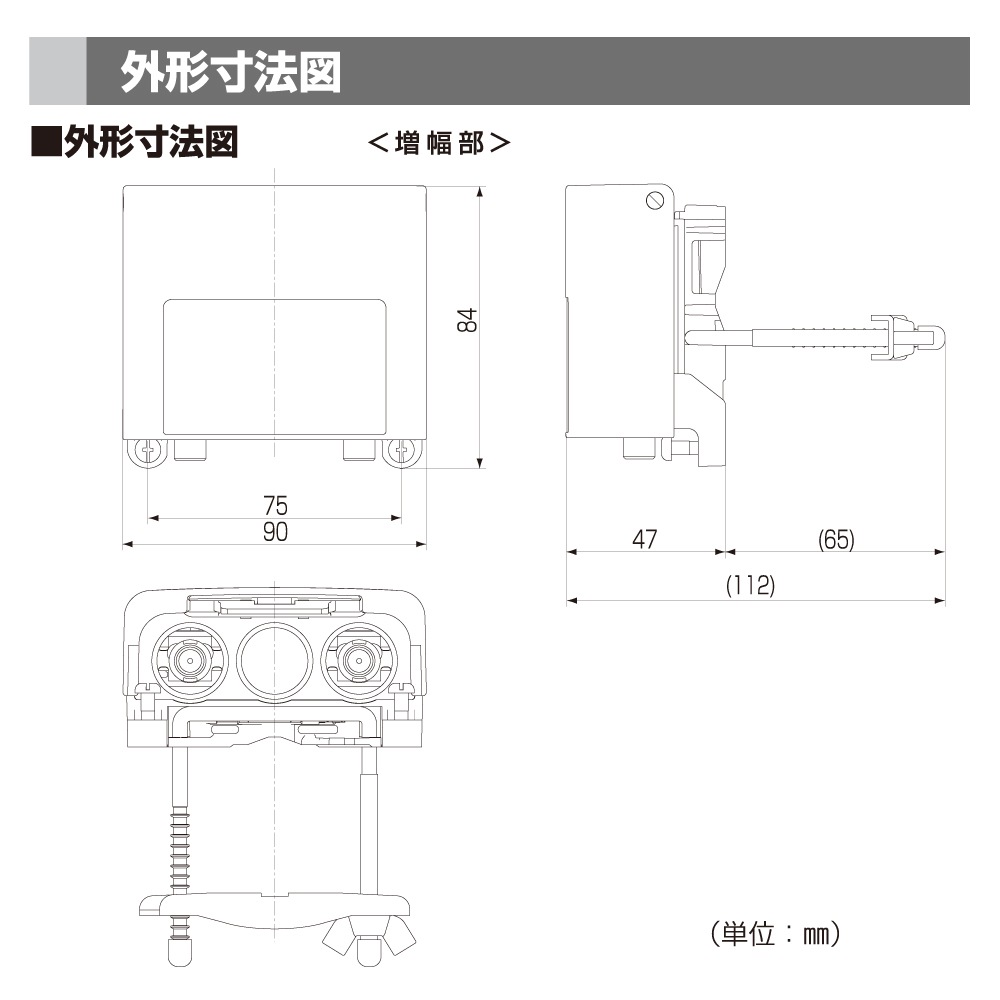

外観規格図 取扱説明書 Dサポ！ リーフレット
商品コード : GCU45D1S
価格 : 47,980円（税抜43,618円）
数量    残りあと10個


税込5,500円以上お買い上げの場合は配送料無料

  • お気に入りリスト
  • 商品についての問い合わせ

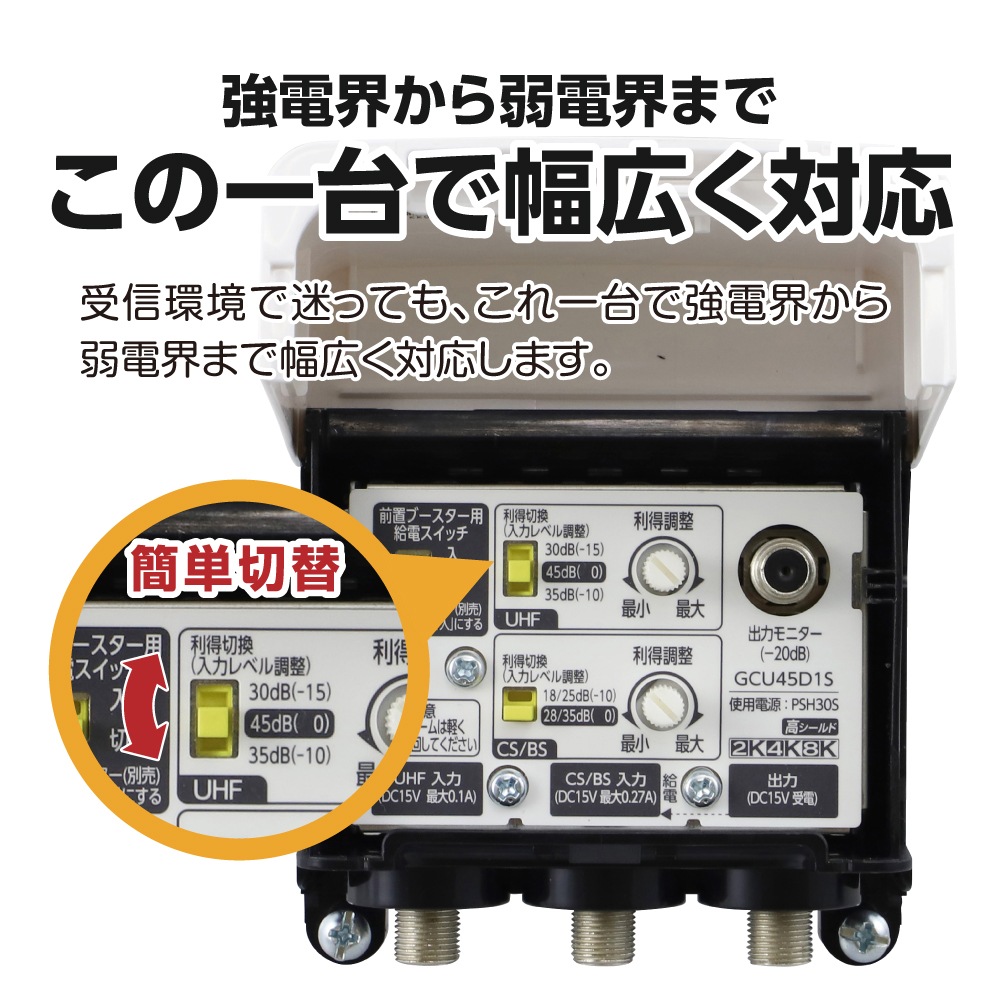

この１台で安心！強電界から弱電界まで受信環境に合わせて35dB形と45dB形をスイッチ一つで切換可能



受信環境で迷っても。これ一台で強電界から弱電界まで35dB形と45dB形をスイッチ一つで切替でき、幅広く対応。
※UHF帯域の利得を表示しています。



@@alt3734@@



UHF利得調整Point

@@alt3735@@

●強電界の目安は、送信塔の見える場所です。
●ブースターへの入力レベルをレベルチェッカー(別売)などで確認し、受信可能なチャンネルの入力レベルに応じてで調整してください。



CS/BS利得調整Point

@@alt3736@@

●ブースターへの入力レベルをレベルチェッカー(別売)などで確認し、受信可能なチャンネルの入力レベルに応じてで調整してください。



耐雷性強化



従来のJEC規格から約25%向上(±25kV)させ、さらにIEC規格の試験を各入出力端子に追加実施することで強化し、雷の影響を低減できるよう改良。



標準利得アップ



受信レベルの低いエリアでも、2dBの改善で受信範囲を拡大します。
GCU45D1S :45dB(前機種 43dB)



省電力化



動作電圧の改善により省電力化を実現致しました。
160mA→140mA（消費電流)



ケーブルの加工・接続状態をLEDでお知らせ



増幅部と電源部間の同軸ケーブルの加工・接続状態を電源部のLEDでお知らせする機能を搭載していますので、「断線」、「未接続」、「過電流」および「ショート」の異常をLEDで判別することができます。



<製品仕様>

品名

CS/BS-IF・UHFブースター（35dB/45dB共用形）
デュアルブースター®［2K・4K・8K対応］

型番

GCU45D1S

使用帯域

UHF

CS/BS-IF

周波数帯域（MHz）

470〜710

1032〜3224

入力レベル範囲（dBμV）

41〜60(90) ※1

43〜69(89) ※2

標準利得（dB）

45

28/31/35（1032/2150/3224MHz値）

定格出力レベル（dBμV）

105(9波)

97/100（1032/2150MHz値 24波）

97/104（1032/3224MHz値 50波）

利得切換(入力レベル調整)（dB）

30、35、45（スイッチ切換）

18/25、28/35（スイッチ切換）

利得調整範囲（dB）

0〜−15以上(連続可変)

0〜−10以上(連続可変)

雑音指数（dB） ※4

1.5以下 ※3

6.0以下

入出力インピーダンス（Ω）

75（F形）

VSWR ※4

2.5以下

2.5以下

耐衝撃波

入出力端子・電源端子 JEC:±25kV(1.2/50μs)

IEC:±15kV、±1.5kA(1.2/50-8/20μsコンビネーション)

直流供給電源

DC15V　0.10A

DC15V　0.27A

電源/消費電力 ※5 （V/W）

AC100/3.4、4.8、CS/BS給電時8.1、UHF・CS/BS給電時9.0

電源/消費電流（V/A）

DC15/0.14、CS/BS給電時0.41、UHF・CS/BS給電時0.51

使用温度範囲（℃）

−20〜＋50

漏洩電界強度(dBμV/m)

34以下

40.2以下

外形寸法(高さ×幅×奥行mm)

84×90×47

防水性能

IPX4(防沫形)

適合マスト径（mm）

φ22〜49

質量（kg）

0.22

付属品

防水キャップ×3、F-5接栓×5

梱包入数

10

※1 （）内は入力ATTを「-15dB」にし、利得調整を-15dBにした時の最大入力レベルです。
※2（）内は入力ATTを「-10dB」にし、利得調整を-10dBにした時の最大入力レベルです。
※3470〜500MHz:1.7dB以下、650〜710MHz:1.8dB以下（最大利得時）
※4利得最大時
※5電源部：PSH30S（セット品）



製品名

ブースター用電源装置(DC15V)

型番

PSH30S

使用周波数 （MHz）

10〜3224

電源/消費電力 （V/W）

AC100（50/60Hz）/10

重畳電源 （V/A）

DC15.5/0.55

入出力インピーダンス（Ω）

75（F形）

挿入損失 （dB）

0〜1.2（10〜1000MHz）／0〜2.0（1000〜2610MHz）／0〜2.5（2610〜3224MHz）

使用温度範囲（℃）

−10〜＋40

寸法（高さ×幅×奥行�弌�

60×107×31

質量（kg）

0.2

※電源部の規格は、電源部本体の裏面にも表示しています。
