トップ > 放送受信機関連 > テレビ端子 > 直列ユニット中間用2端子形(フィルター付)[2K・4K・8K対応]

直列ユニット中間用2端子形(フィルター付)[2K・4K・8K対応] 直列ユニット中間用2端子形(フィルター付)[2K・4K・8K対応]
直列ユニット中間用2端子形(フィルター付)[2K・4K・8K対応] 直列ユニット中間用2端子形(フィルター付)[2K・4K・8K対応]
拡大画像

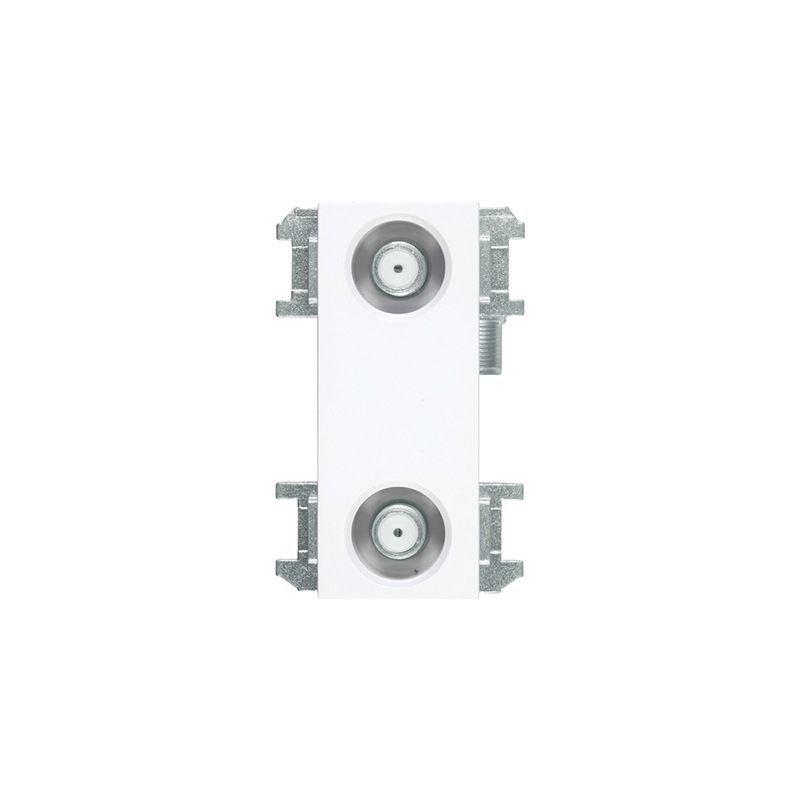

直列ユニット中間用2端子形(フィルター付)[2K・4K・8K対応]

新4K8K衛星放送(3224MHz)対応の、アンテナからの入力信号をテレビ端子に出力することができる、中間用の2端子形の直列ユニットです。
CATV上り帯域（10〜60MHz）カットフィルター付きで、双方向で使用しない場合、屋内で発生する雑音をテレビ端子ごとに抑えて、幹線への影響を低減します。
ノイズに強いダイカスト構造です。
JEITA　HSマーク認証済。
商品コード : WU77CF2S
価格 : 11,680円（税抜10,618円）
数量    残りあと8個


税込5,500円以上お買い上げの場合は配送料無料

  • お気に入りリスト
  • 商品についての問い合わせ
製品仕様
品名 直列ユニット中間用2端子形(フィルター付)[2K・4K・8K対応]
型番 WU77CF2S
周波数帯域(MHz) 10〜3224
挿入損失双方向/片方向(dB以下) 10〜55MHz 1.8/1.8
55〜70MHz 1.8/1.8
70〜90MHz 1.8/1.8
90〜770MHz 2.0/2.0
770〜1489MHz 2.5/2.5
1489〜2150MHz 3.0/3.0
2150〜2681MHz 4.0/4.0
2681〜3224MHz 5.0/5.0
結合損失双方向/片方向(dB以上) 10〜55MHz 15/40以上
55〜70MHz 15/―
70〜90MHz 15/17
90〜770MHz 15/16
770〜1489MHz 16.5/17.5
1489〜2150MHz 19/19.5
2150〜2681MHz 20/21
2681〜3224MHz 22/22
逆結合損失双方向/片方向(dB以上) 10〜55MHz 20/20
55〜70MHz 20/20
70〜90MHz 20/20
90〜770MHz 20/20
770〜1489MHz 20/20
1489〜2150MHz 18/18
2150〜2681MHz 15/15
2681〜3224MHz 15/15
端子間結合損失双方向/片方向(dB以上) 10〜55MHz 13/13
55〜70MHz 20/20
70〜90MHz 20/20
90〜770MHz 20/20
770〜1489MHz 18/18
1489〜2150MHz 18/18
2150〜2681MHz 15/15
2681〜3224MHz 13/13
VSWR双方向/片方向(以下) 10〜55MHz 2.0/2.0※1
55〜70MHz 2.0/2.0※1
70〜90MHz 2.0/2.0
90〜770MHz 2.0/2.0
770〜1489MHz 2.0/2.0
1489〜2150MHz 2.5/2.5
2150〜2681MHz 2.5/2.5
2681〜3224MHz 2.5/2.5
漏洩電界強度(dBμV/m)※2 1032〜3224MHz 40.2以下
インピーダンス(Ω) 入力 75(F形)
出力 75(F形)
TV端子 75(F形)×2
寸法(高さ×幅×奥行mm) 69×44×37
質量(kg) 0.088
付属品 保護キャップ×2
JAN 4975584199906
保証期間 1年
※1 片方向時、テレビ端子の規格はありません。
※2 3ｍの距離において
